Как работать с меню в автоматике

Страница на заполнении!

К каждой автоматике в комплект идёт инструкция по эксплуатации.
Однако, вопросы всё таки бывают.


Попробуем здесь описать меню подробнее.

Сразу первая подсказка по кнопкам:
Автоматики комплектуется двумя вариантами дисплея (стандартный и голубой повышенного размера).

Везде в тексте кнопки обозначаются цифрами 1, 2, 3, 4:

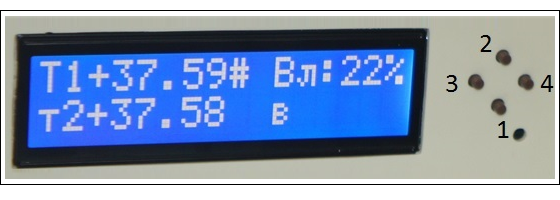

Большой яркий голубой экран Голубой
дисплей
Стандартный двухстрочный индикатор Стандартный
дисплей

Итак, для настроек работы автоматики нам нужно войти в меню! Как это сделать?

2

Одновременно нажимаем кнопки 3 и 4.

- При этом всегда появляется главный пункт меню (температура в инкубаторе).

Сразу, как выйти из меню? Точно так же, как и вошли!
Так же одновременно нажимает кнопки 3 и 4.

Мы в меню... Описываем пункты.

Сразу оговоримся! Здесь описаны все пункты,
но не все они есть в вашей автоматике,
это зависит от вашей комплектности!

Находясь в меню, сразу возникают вопросы:
- Как по нему перемещаться
- и как менять параметры?


Если одновременное нажатие кнопок 3 и 4 - это вход-выход в меню, то отдельное их нажатие, это и есть перемещение по меню.

Кнопка 3 -  перемещение налево,
кнопка 4 - перемещение направо.

Причём перемещение всегда идёт по кольцу.

Итак, находим нужный пункт и, при необходимости, меняем его параметр.
Как изменить значение параметра?
Кнопками 1 (уменьшить) и 2 (увеличить). Просто!

Но имейте ввиду, что реальное изменение параметра произойдёт только в двух случаях:
- при выходе из меню
- или при переходе в другой пункт меню.

Однако есть параметр (калибровка датчиков температуры), который так просто изменить нельзя. Нужно сначала разрешить изменение в специальном пункте меню и только потом проводить  их изменение (калибровку). Об этом будет описано в разделе описания калибровки.


Управление Температурой в инкубаторе

1 1 Верхняя аварийная зона по температуре. Если температура в инкубаторе превысит это значение, то включится звук и сообщение об аварии на дисплее.
2 2 Самый главный параметр!
Это температура, которую автоматика будет поддерживать в инкубаторе.
3 3

Нижняя аварийная зона по температуре. Если температура в инкубаторе будет ниже этого значение, то включится звук и сообщение об этой аварии появится на дисплее. Но!! Этот параметр влияет ещё на ДВА важных параметра:

1. Если температура в инкубаторе  ниже, то мощность ТЭН равна 100%, если выше, то заданная (описана ниже).
2. Автоматическое Управление влажностью в инкубаторе работает только в том случае, если температура в инкубаторе ВЫШЕ этого параметра.

4 7 То же важный параметр. К автоматике подключены несколько датчиков температуры (от 2 до 3). Но только один из них может влиять на ТЭН, то есть управлять температурой в инкубаторе. Тут и выбирается рабочий (управляющий) датчик. Остальные только показывают своё значение, но ни на что не влияют.

Эти четыре параметра главные в инкубаторе.

Пример их установок:
 В инкубаторе нужно поддерживать температуру 37.5 градуса Цельсия. В этом случае устанавливаем следующие значения:
1. 38 градусов (на пол-градуса выше рабочей)
2. 37.5 градуса (рабочая температура)
3. 37 градусов (на пол-градуса ниже рабочей).
 Номер рабочего датчика... какой поставить? Правильнее датчики физически разместить в разных местах инкубатора, что бы видеть реальное распределение температур. Например вверху, внизу и по центру(если три датчика). Наверное центральный предпочтительнее сделать рабочим.


Калибровка датчиков

1 24

Разрешение калибровки всех датчиков.
Чтобы разрешить калибровку, нажимаем кнопку 2

2 4 5

Калибровка датчика выполняется если есть образцовый термометр.

Правильная калибровка:
1. все датчики и образцовый термометр помещаются в одной точке инкубатора
2. В инкубаторе устанавливается температура 37.5 (пример!) градуса. Обязательно выдерживается время от 15 мин с момента стабилизации заданной температуры. Нельзя выполнять калибровку, когда температура растёт или падает. Из за разной инерционности датчиков и образцового термометра ошибка неизбежна!
3. далее запоминаем (!!) значение образцового термометра(например он стабильно показывает 37.7 градуса). Переходим в меню (кнопки 3 и 4 одновременно), ищем пункт меню (1) "Разрешить коррекцию", разрешаем коррекцию(нажимаем кнопку 2 и видим, что коррекция разрешена), далее ищем пункты меню(2) "Калибровка датчика 1" и кнопками 1 и 2 устанавливает значение, которое мы запомнили ранее (в нашем примере 37.7). То же значение ставим для всех датчиков температуры (Разумеется если мы калибруем все датчики и все они в одной зоне).
Всё, можно выйти из меню.


03.03.2016 -  продолжение следует...
