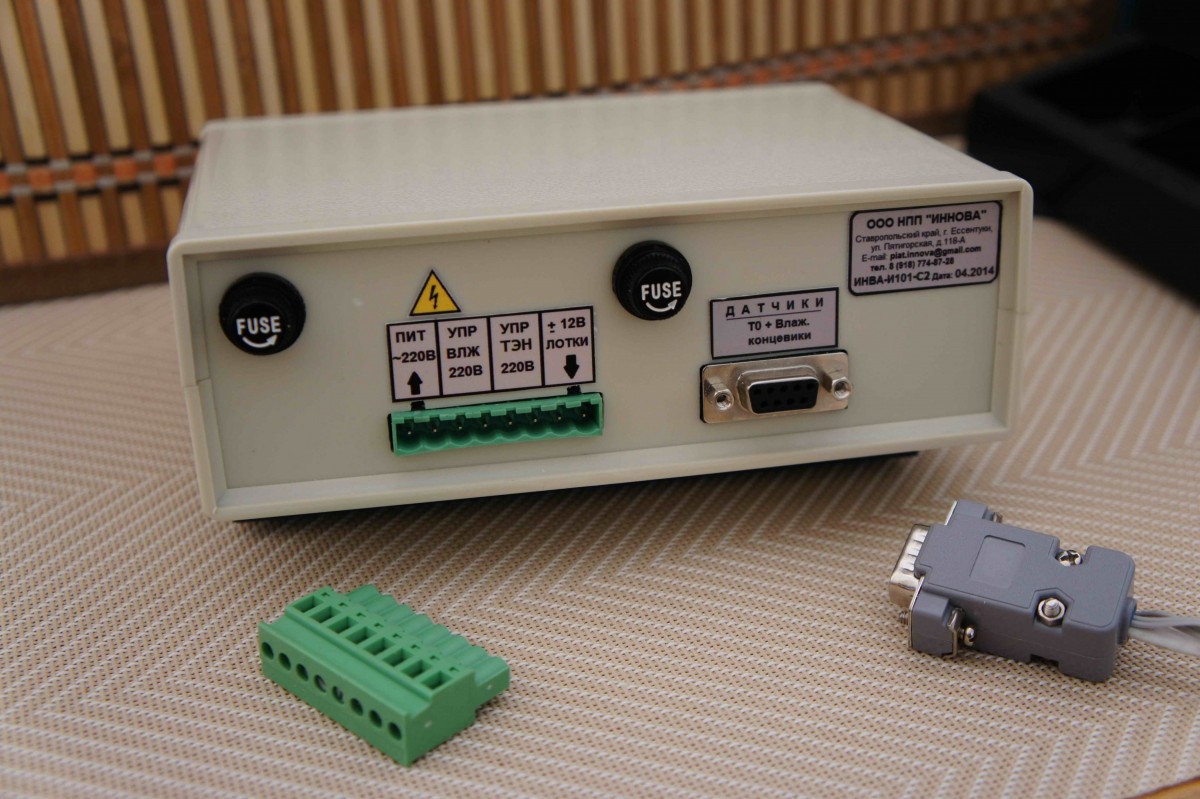

БЛОК ИНВА-Б101(2)-С2 - автоматика для инкубаторов повышенной вместимости

Представленная ниже автоматика устанавливается на инкубаторах повышенной вместимости до 2000 яиц.

В настоящее время данная автоматика успешно используется в инкубаторах БИОН.

ИНВА-Б101(2)-с2 содержит:

1. Датчик влажности с гидрофобным фильтром - погрешность 5% (HIH6131) со встроенным высокоточным датчиком температуры с разрешением до 0.02 градусов.
2. Канал управления нагревателем (ТЭН) - встроенный оптосимистор мощностью до 700Вт.
3. Канал автоматическим управлением влажностью - оптосимистор 220В 2А.

При автоматическом управлении влажностью возможно задать время паузы и время работы исполнительного устройства. Это позволяет регулировать мощность работы(интенсивность) исполнительного устройства и гибко настраивать более точную реакцию на изменение влажности в инкубаторе.
4. Автоматическое и ручное управление поворотом лотков:

ИНВА-Б101-с2 -Канал управления поворота лотков - регулируемое напряжение от 10В до 15В с током до 2А. Защита от КЗ. При токе более 2А пререходит в режим стабилизации тока. Для изменения направления поворота лотков используется реверс (смена полярности). информацией о конечном положении служат два концевика (герконы). Рекомендуемый двигатель -  моторедуктор стекоочистителя автомобиля ВАЗ-2101-2107. Возможно использование любых низковольтных актуаторов.

ИНВА-Б102-с2 - в канале управления поворота лотков - два оптосимистора на 220В до 2А. Для изменения направления поворота лотков используется подключение соответствующей фазирующей обмотки. Информацией о конечном положении служат два концевика (герконы).

ИНВА-Б02 и ИНВА-Б101 отличаются только типом каналов управления поворота лотков. В остальном они идентичны.

Блок оснащён простым двухстрочным ЖКИ дисплеем и четырьмя механическими кнопками.
Удобное, полностью разъёмное соединение блока -  позволяет легко и оперативно его заменить.

•  Габаритные размеры блока 170х130х55мм.
•  Напряжение питание 160 - 240В

Инструкция ИНВА-Б101-с2

Инструкция ИНВА-Б102-с2

Комплектация:

1. Блок автоматики
2. Датчик влажности HIH6131 со встроенным датчиком температуры в кабеле (стандартная длина 1,5м).
3. Руководство оператора и монтажная схема.


Блок управления комплектуется:

• платой управления ИНВА-У101(2)-с2
• и  платой индикации ИНВА-И101-и1

Цена (в розницу) блока за шт. - 6 900-7200 руб. Без канала автоматического управления влажностью - 6700-6900 руб.
