В панели оператора отображаются четыре варианта окна:
1 окно - Основное окно текущих параметров.
В основном окне отображается текущее состояние инкубатора: температура, влажность, состояние лотков, время до очередного поворота лотков, все возможные аварийные ситуации

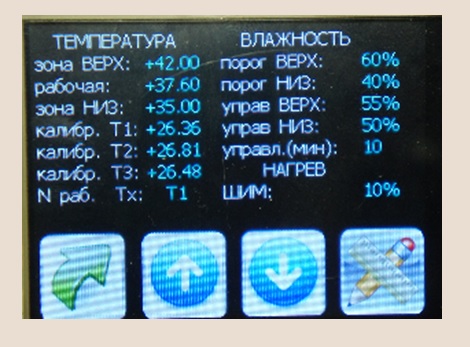

2 окно - Аварийные и управляющие параметры, первая группа.
Окно для просмотра и изменения установок аварийных зон датчика температуры, калибровка датчиков температуры, параметры по влажности и другие параметры.
3 окно - Аварийные и управляющие параметры, вторая группа.
Окно для просмотра и изменения параметров устройства поворота лотков, устройства охлаждения и других параметров.

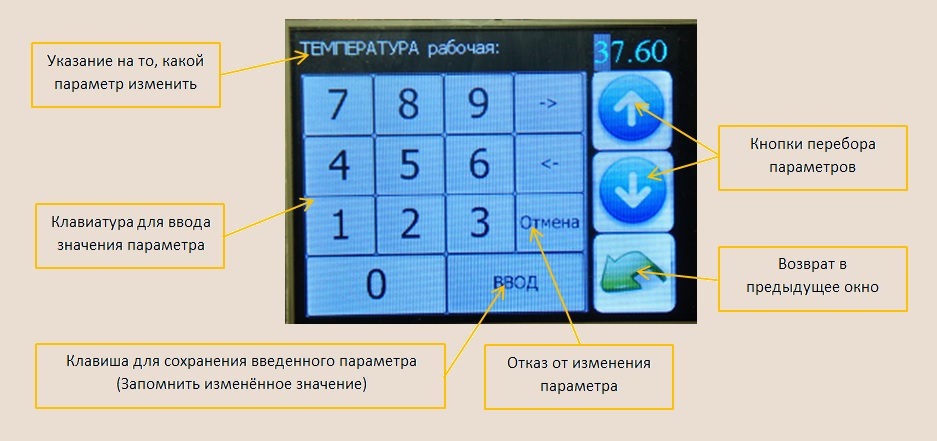

4 окно - Редактирование выбранного параметра.
Любой выбранный параметр можно изменить в этом окне редактирования.
ОСНОВНОЕ ОКНО
|
|
Окно разбито на четыре зоны: |
- зона температуры, |
Если в инкубаторе установлены ещё два дополнительных датчика температуры, то ещё будет небольшая зона для показа значений этих датчиков.

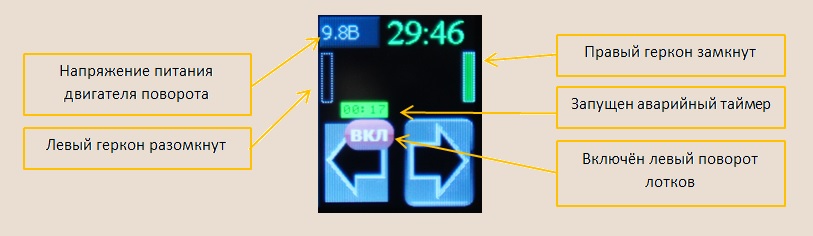

В зоне температур кроме значения рабочего датчика показываются границы температур, установленная рабочая температура и значок работы ТЭНа. В зоне Влажности показываются сама влажность, значения аварийных зон, и при включении устройства управления влажностью значок с таймером. Таймер отсчитывает время с начала работы устройства управления влажностью. Зона управления лотками это таймер поворота лотков, две кнопки для ручного поворота лотков и индикаторы состояния |
|
|
|
Две кнопки управляют поворотом лотков. |
|
Нажатие на левую кнопку в любое время запускает поворот на лево. - Если в момент нажатия уже работает левый поворот, то лотки остановятся. |
Правая кнопка запускает правый поворот. Работает аналогично.
Нажатие на любую кнопку запускает таймер на заданное время (время(сек)). |
До истечения этого времени один из концевых герконов должен замкнуться. Иначе включается звуковой сигнал и на месте не замкнувшегося геркона появится живая картинка аварии геркона (эл.ключ).
ВНИМАНИЕ! Если необходимо откалибровать датчики температуры, то сначала в этом окне нужно разрешить калибровку (калибр.ДА?). Это сделано для исключения непреднамеренного изменения калибровок датчиков температуры.
Если требуется отключить звук, то в окне "ЗВУК" - необходимо установить ДА.
Чтобы изменения для выбранного параметра сохранились в памяти обязательно нужно нажать ВВОД.
Более подробную инструкцию для оператора можно посмотреть здесь
