БЛОК ИНВА-Б101(2)-С4 - автоматика для инкубаторов повышенной вместимости

Представленная ниже автоматика устанавливается на инкубаторах БИОН повышенной вместимости более 4000 яиц.

БЛОК ИНВА-Б101(2)-С4 - автоматика для инкубаторов повышенной вместимости Управление инкубатором ИНВА-Б101юс4

ИНВА-Б101(2)-с4 содержит:



1. Датчик влажность с гидрофобным фильтром - точность 4% типа HIH6131 со встроенным высокоточным датчиком температуры(разрешение до 0.01 градусов).


2. Два дополнительных датчика температуры - разрешение до 0.01 градусов Цельсия типа KTY81 совместно с 16-разрядным АЦП.

Канал управления ТЭН с током до 20 А  и напряжением 220В. Управляется внешним оптосимистором KSD425.
Канал управления влажностью - встроенный оптосимистор с током до 2А и напряжением 220В.
Канал управления охлаждением - встроенный оптосимистор с током до 2А и напряжением 220В.

При автоматическом управлении влажностью и охлаждением возможно задать время паузы и время работы исполнительного устройства. Это позволяет регулировать их мощность работы (интенсивность) и гибко настраивать более точную реакцию этих устройств на микроклимат в инкубаторе.

  Очень удобный сенсорный цветной дисплей размером 3.2". Легко настраивать все параметры управления инкубатором.

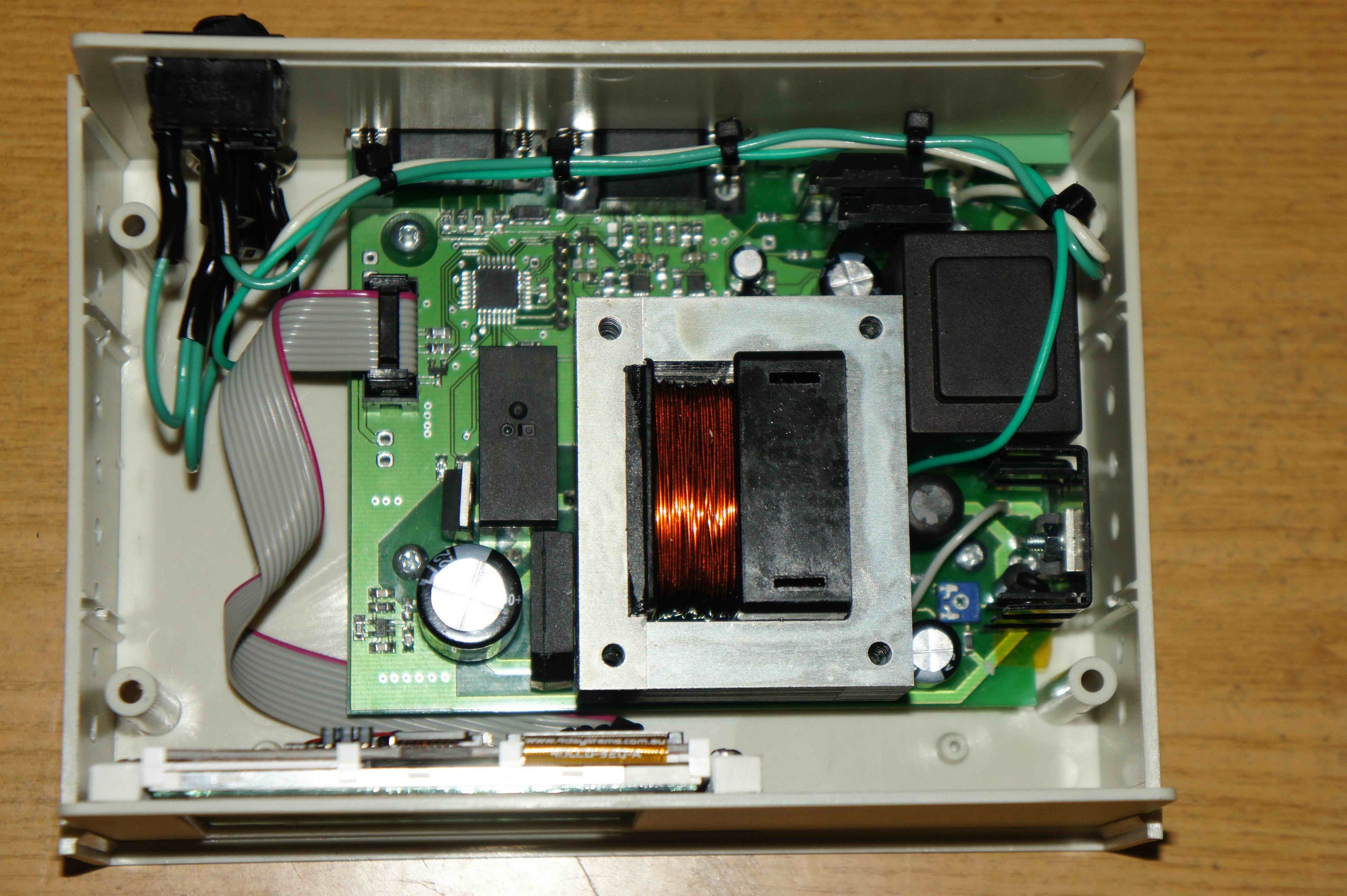

монтаж ИНВА-Б101-С4

Варианты исполнения:

ИНВА-Б101-с4 -Канал управления поворота лотков - регулируемое напряжение от 10В до 15В с током до 2А. Защита от КЗ. При токе более 2А пререходит в режим стабилизации тока. Для изменения направления поворота лотков используется реверс (смена полярности). Информацией о конечном положении служат два концевика (герконы). . Рекомендуемый двигатель -  моторедуктор стекоочистителя автомобиля ВАЗ-2101-2107. Возможно использование любых низковольтных актуаторов.
ИНВА-Б102-с4 - в канале управления поворота лотков - два оптосимистора на 220В до 2А. Для изменения направления поворота лотков используется подключение соответствующей фазирующей обмотки. Информацией о конечном положении служат также два концевика (герконы).

ИНВА-Б102 и ИНВА-Б101 отличаются только типом каналов управления поворота лотков. В остальном они идентичны.

Нормально замкнутое состояние одного из концевиков должно наступать в крайних положениях лотков

Современный и очень удобный цветной сенсорный дисплей 3.2"
Комплектуется платой управления ИНВА-У101(2)-с4 и платой индикации ИНВА-И101-иС1
Размеры корпуса: 160х120х70 мм.

 ИНСТРУКЦИЯ

Комплектация:

1. Блок автоматики.
2. Датчик длажности HIH6131 со встроенным датчиком температуры в кабеле (стандартная длина 1,5м).
3. Два дополнительных датчика температуры KTY81/110 в кабеле (стандартная длина 2м).
4. Оптосимистор KSD425 (480В 25А) для управления ТЭН(или аналогичный, например серии  SSR1)
5. Руководство оператора и монтажная схема.
