Наземный блок ИНВА-150

Режимы работы блока телеметрии: телеизмерение; измерение Потенциала U управление работой прижимного устройства.

Режимы управления работой прижимного устройства:

• автоматический – задается верхний предел давления в гидросистеме;
• ручной режим – корректируется сила прижима измерительных электродов.

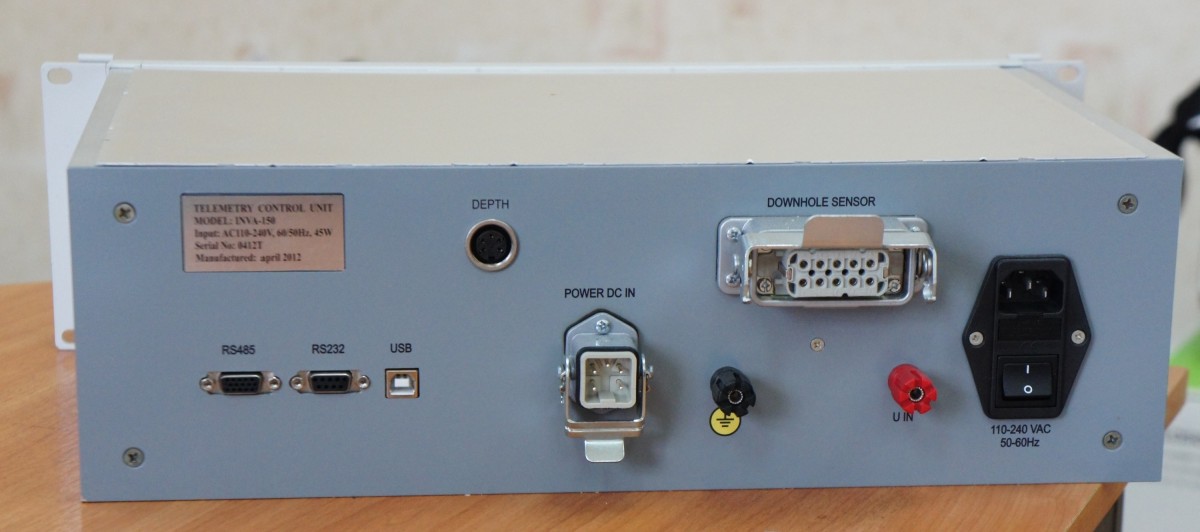

Тип интерфейса, назначение и количество портов связи:

•   RS232, связь с ПК – 1;
•   RS485, связь с внешним источником питания – 1;
•   USB, связь с ПК – 1.

Параметры канала передачи телеметрии:

•  канал связи – двухпроводная линия связи;
•  несущая частота канала приема-передачи данных – 50 кГц;
•  тип модуляции сигнала передачи данных – фазоразностная модуляция;
•  выходной уровень канала передачи –  не менее 20 В на сопротивлении

нагрузки 200 Ом.

Величина определяемого удельного электрического сопротивления

горных пород (ρп) – 0…200 Ом∙м.

 Выходные параметры источника питания постоянного тока скважинного прибора:

•   регулируемое выходное напряжение  –  50-180 В;
•   максимальный ток нагрузки – 0,3 А.

Параметры тока питания электрического зонда скважинного прибора:

•   максимальная величина коммутируемого тока – 10 А при напряжении не более 280В;
•   форма тока  – прямоугольные импульсы с чередующейся полярностью;
•   длительность импульса – 5-7 сек.

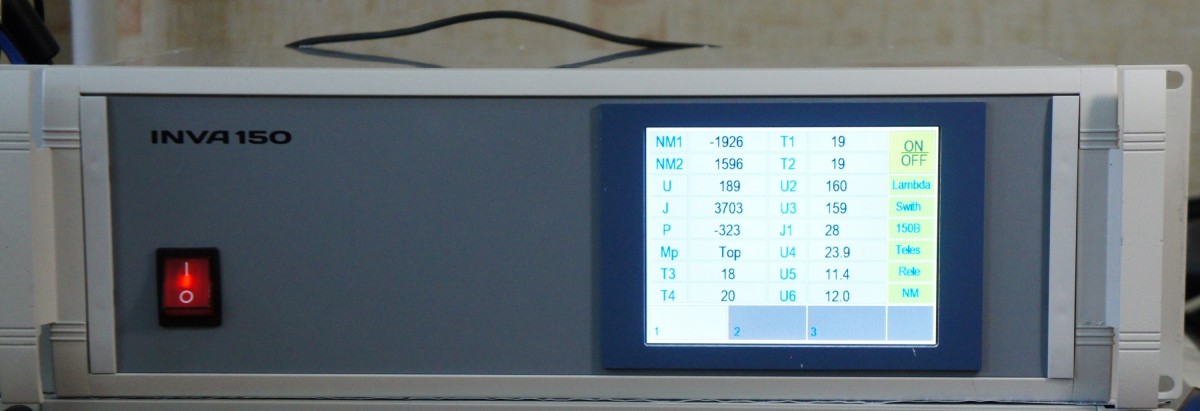

Для отображения информации и управления режимами работы блока телеметрии применяется сенсорный графический жидкокристаллический индикатор.

Габаритные размеры блока телеметрии, мм, не более  –  456×142×326.
Масса, кг, не более – 5,2.
Сетевой вход – однофазная сеть переменного тока  110-240 В, 50/60 Гц.
Потребляемая мощность, ВА, не более – 60.
