ИНВА-Б11020-с2. Блок управления инкубатором

ИНВА-Б11020-с2. Блок управления инкубатором

Артикул: Б11020-с2

Цена:7 000 руб.
Цена:7 600 руб.
Вид индикатора (дисплея)
Размер: 170х130х55 мм
Напряжение питания: 170В-240В
Количество датчиков температуры: 2
Управление влажностью: есть
Мощность ТЭН: до 1 кВт (ток до 5А)
Вид индикатора (дисплея): стандартный дисплей, яркий голубой дисплей

Условия доставки

Доставка в
любой регион России.
Стоимость доставки
от 400 руб.
Доставка по г. КМВ бесплатно.

Гарантия

1 год гарантия

Просмотров: 418

Блок управления предназначен для установки в любые выводные инкубаторы с мощностью нагревателя не более 1000 Вт.
Его функций достаточно для:
- управления температурой в инкубаторе,
- и автоматическим управлением влажностью.

ОБЩИЕ ПАРАМЕТРЫ:

Датчик влажности Si7021.
Датчик температуры (встроен в Si7021).
Второй датчик температуры типа DS18B20.

  • Управление влажностью - 220В, 1.5А.
  • Управление ТЭН до 1 кВт.

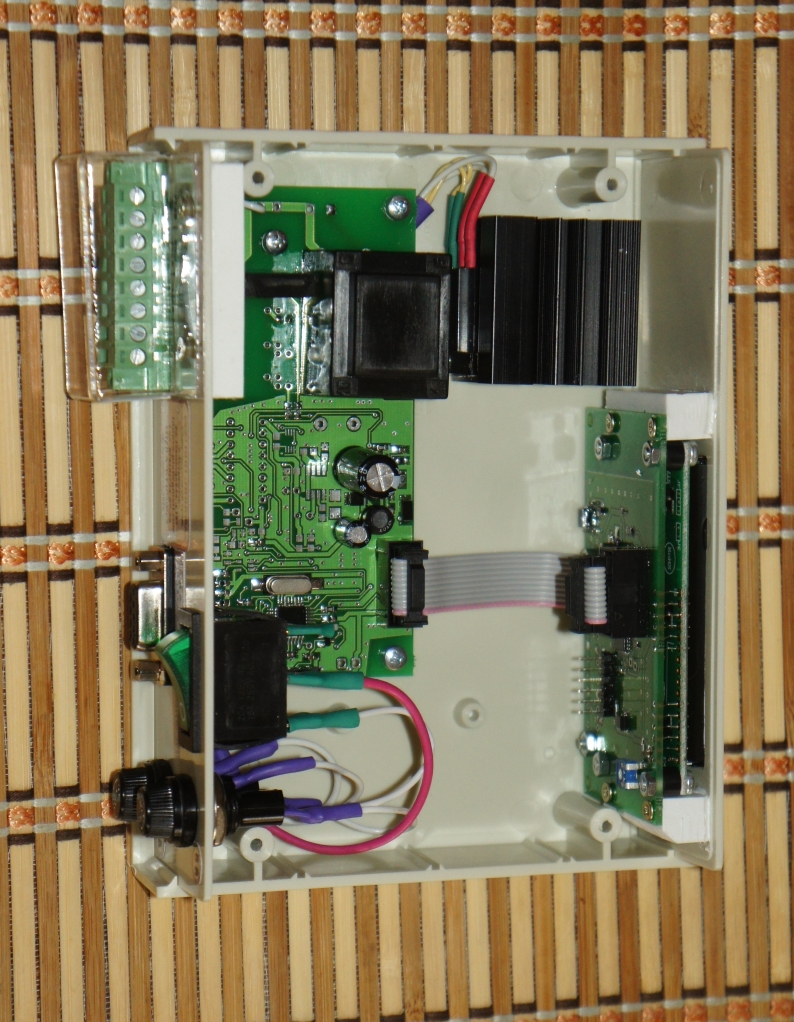

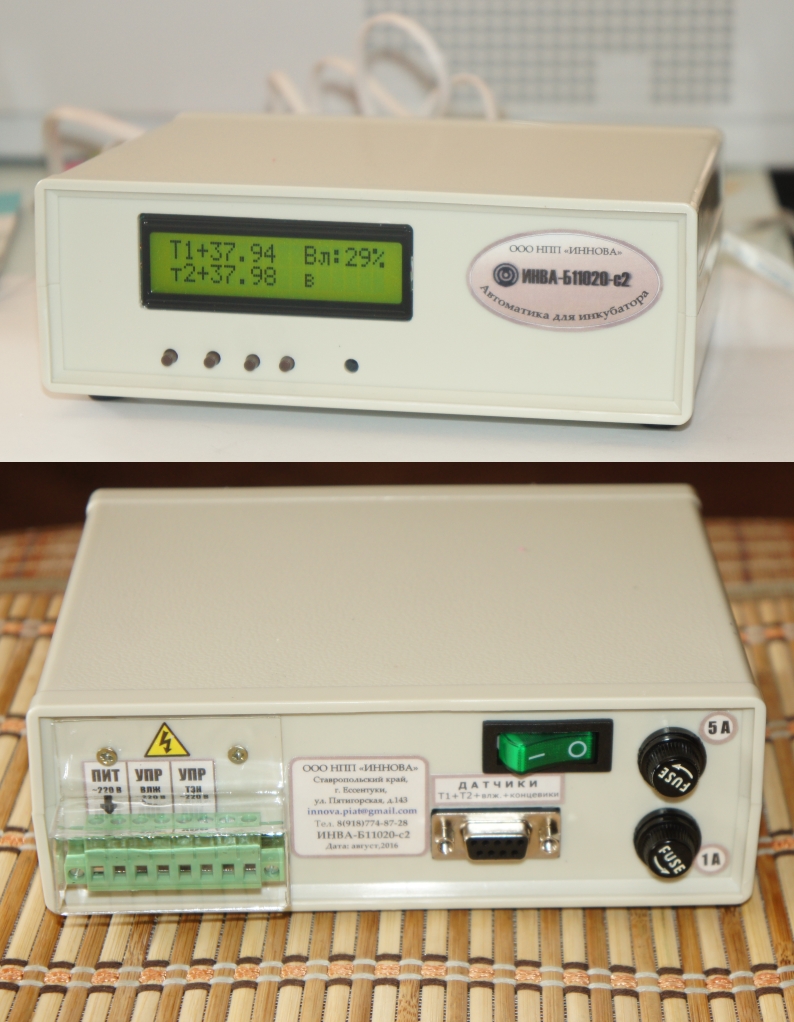

Блок управления инкубатором ИНВА-Б11020-с2 со стандартным дисплеем Блок управления инкубатором ИНВА-Б11020-с2 внутри корпуса Блок управления инкубатором ИНВА-Б11020-с2 с ярким синим дисплеем

Двухстрочный символьный индикатор показывает одновременно температуру, влажность и возможные аварии. На  индикаторе всегда видно, включён или выключен нагреватель, в каком состояние канал управления влажностью.

На индикаторе показываются многие аварийные ситуации:
 - выход температуры в камере за пределы заданных аварийных зон;
 - выход значения влажности за пределы заданных аварийных зон;
 - успела ли набрать влажность в камере нужное значение за заданное время

 В отличии от простых китайских автоматик с яркими семисегментными индикаторами, двухстрочный символьный индикатор имеет 32 знакоместа. Это позволяет, например в режиме просмотра и изменения настроек, понятно индициировать не только значение параметра, но и подсказку, что за параметр виден на дисплее.

Автоматика имеет достаточное количество различных настроек, что упрощает настройку параметров под любой инкубатор.


ИНВА-Б11020-с2 содержит:

1. Датчик влажности с гидрофобным фильтром - погрешность +3% (Si7021).
2. Датчик температуры - разрешение до 0.02 градусов(встроен в датчик влажности HSi7021).
3. Второй датчик температуры типа DS18B20.

4. Канал управления нагревателем
 (ТЭН) - встроенный оптосимистор. Мощностью ТЭН до 1000Вт.
5. Канал автоматическим управлением влажностью - оптосимистор 220В 1.5А.
6. Опционно канал управления охлаждением 220В 1.5А Обозначение ИНВА-Б11020-с2.

  • Блок оснащён простым двухстрочным ЖКИ дисплеем и четырьмя механическими кнопками. Предусмотрены два варианта дисплея: стандартный компактный (зеленый) и большой яркий (голубой). При выборе блока для заказа - необходимо иметь ввиду, что цена блока автоматики зависит и от выбранного Вами варианта дисплея.
  • Удобное, полностью разъёмное соединение блока -  позволяет легко и оперативно его заменить.

Блок может управлять микроклиматом любых выводных инкубаторов, как самодельных, так и серино-выпускаемых.

  •    Габаритные размеры блока: 170х130х55мм.

  •   Основные параметры:

  • Напряжение питания:  160 - 240В.
  • Установка аварийных зон (верхняя и нижняя) по температуре.
    • Установка аварийных зон (верхняя и нижняя) по влажности.
      Возможность порционной работы канала управления влажностью (пауза 1-999сек и работа 1-999сек.)
      Установка мощности ТЭН(1-100%) в рабочей зоне.
      Возможность калибровки датчиков по образцовому термометру.


Возможные варианты корпусов и индикаторов:

Блок в светлом корпусе со стандартным индикатором Блок в сером корпусе со стандартным индикатором Блок с большим ярким синим индикатором
Блок в светлом корпусе со стандартным индикатором Блок в сером корпусе со стандартным индикатором Блок с большим ярким синим индикатором


Комплектация:

1. Блок автоматики
2. Датчик влажности Si7021
 со встроенным датчиком температуры в кабеле (стандартная длина 1,5м).
3. Второй датчик температуры DS18B20 в кабеле (стандартная длина 2м).
4. Руководство оператора и монтажная схема - скачать.

Схема подключения силовой части инкубатора к блоку управления:(скачать PDF)

Схема подключения силового разъема

Внимание! Цвет корпуса может не совпадать с показанным на фотографии.
