Блок автоматики ИНВА-Б41132М-c3А-RS-485

Блок автоматики ИНВА-Б41132М-c3А-RS-485

Артикул: ИНВА-Б41132М-c3А-RS-485

Производитель: ООО НПП ИННОВА
Цена:18 000 руб.
Размер: 190х140х80мм
Напряжение питания: от 100 до 240В
Количество датчиков температуры: 2 (+1 доп.опция)
Управление влажностью: есть
Тип поворота лотков: 220В 1.5А
Мощность ТЭН: до 5кВт(ток до 25А), внешний оптосимистор
Датчики температуры: Si7021+DS18B20
Вид индикатора (дисплея): цветной сенсорный 4,3"
СМС-оповещение: возможно - как доп.функция
Подключение к компьютеру: есть
Датчик (Холла) работоспособности вентилятора: есть

Условия доставки

Доставка в
любой регион России.
Стоимость доставки
от 400 руб.
Доставка по г. КМВ бесплатно.

Гарантийный срок

1 год

Просмотров: 123

Удобен для использования в инкубаторах повышенной вместимости (более 2 тыс яиц).

Блок для инкубатора сенсорный Блок для инкубатора сенсорный Блок для инкубатора сенсорный Блок для инкубатора сенсорный
Блок для инкубатора сенсорный Блок для инкубатора сенсорный Блок для инкубатора сенсорный Блок для инкубатора сенсорный

Блок автоматики содержит:

Датчик влажности Si7021.
Два датчика температуры:
- первый датчик температуры встроен в  Si7021.
- второй  типа DS18B20.
Управление лотками 220В, до 1А.
Управление влажностью -220В до 1А.

Управление охлаждением -220В до 1А.
Управление ТЭН до 5 кВт(внешнее твёрдотельное реле).

Подключение к компьютеру!

Окно в программе - проверка состояния работы

блок автоматики для инкубатора

блок автоматики для инкубатора

Окно в программе - настройка параметров микроклимата Окно в программе - запись работы инкубаторов

- Универсальный блок управления - все необходимые каналы управления в наличии.
- Удалённое (через кабель) подключение к компьютеру! Возможно подключение нескольких инкубаторов
  (блоков автоматики) на один компьютер.
- Большие возможности по управлению инкубаторами с компьютера. Автоматическая работа по расписанию
  (автоматическая инкубация)и многое другое! Встроенный GSM-модем(доп. опция) для приема-отправки СМС.

А если на компьютере ещё есть Интернет(!!), а вы в сотнях километров от своих инкубаторов, подключаете TeamViever и на удалённом компьютере(планшете, телефоне) смотрите всё что у вас происходит в инкубаторах за сотни километров от них. И не только смотрите, а меняете уставки и т.д.


ИНВА-Б41132М-с3А-RS485 содержит:

1. Датчик влажности с гидрофобным фильтром - погрешность +3% (Si7021).
2. Первый датчик температуры - разрешение до 0.01 градусов(встроен в датчик влажности Si7021).
3. Второй  (по запросу и третий) датчик температуры типа DS18B20, разрешение до 0.05 градуса.

4. Канал управления нагревателем
(ТЭН) - внешний оптосимистор (XSSR-DA4840W5). Мощностью ТЭН до 5000Вт.
5. Автоматическое и ручное управление поворотом лотков
:

  •  Два канала 220В 1А. Изменение направления поворота лотков переключением фазосдвигающей обмотки.
    Для повышения мощности можно подключить два пускателя и управлять любым двигателем.

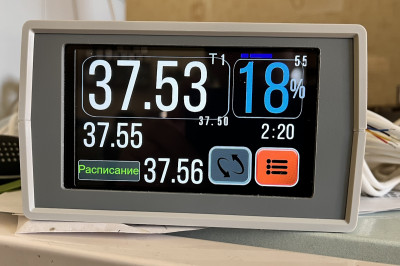

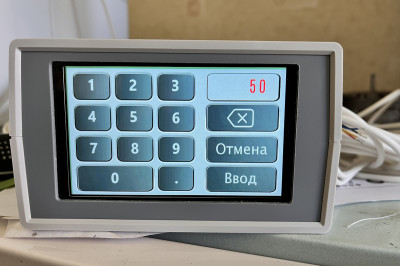

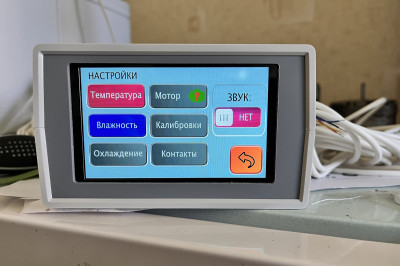

  • Блок оснащён ярким цветным сенсорным дисплеем с размером по диагонали 4.3 дюйма. Такой дисплей очень удобен в управлении, показывает сразу максимум необходимой информации о состоянии инкубатора, разделение по цветам аварийных состояний датчиков позволяет издалека увидеть аварийные ситуации. Возможно самостоятельное обновление ПО.
  • Удобное, полностью разъёмное соединение блока -  позволяет легко и оперативно его заменить.

Дополнительная полезная опция: СМС-оповещение.

ИНВА-Б411132-с3G-RS485 модем в блоке ИНВА-Б411132-с3G-RS485

  • Встроенный GSM-модем отправляет СМС-ку на заданный в настройках телефон при возникновении в инкубаторе аварийных ситуаций.
  • И кроме этого, по запросу с этого телефона , отправляет СМС со значениями всех датчиков(температуры и влажности) на телефон.

Небольшой видеообзор опции СМС-оповещения об аварии:

Блок может управлять микроклиматом любых инкубаторов,
как самодельных, так и серийно-выпускаемых.

Например, Четырёхкамерные инкубаторы Универсал
(для каждой камеры - отдельный блок)...
Необходимо только иметь в виду, что управление механизма поворота лотками должно быть на 220В.

  • Габаритные размеры блока: 190х140х80мм.

  • Основные параметры и возможности:
    Напряжение питания:  100 - 240В.

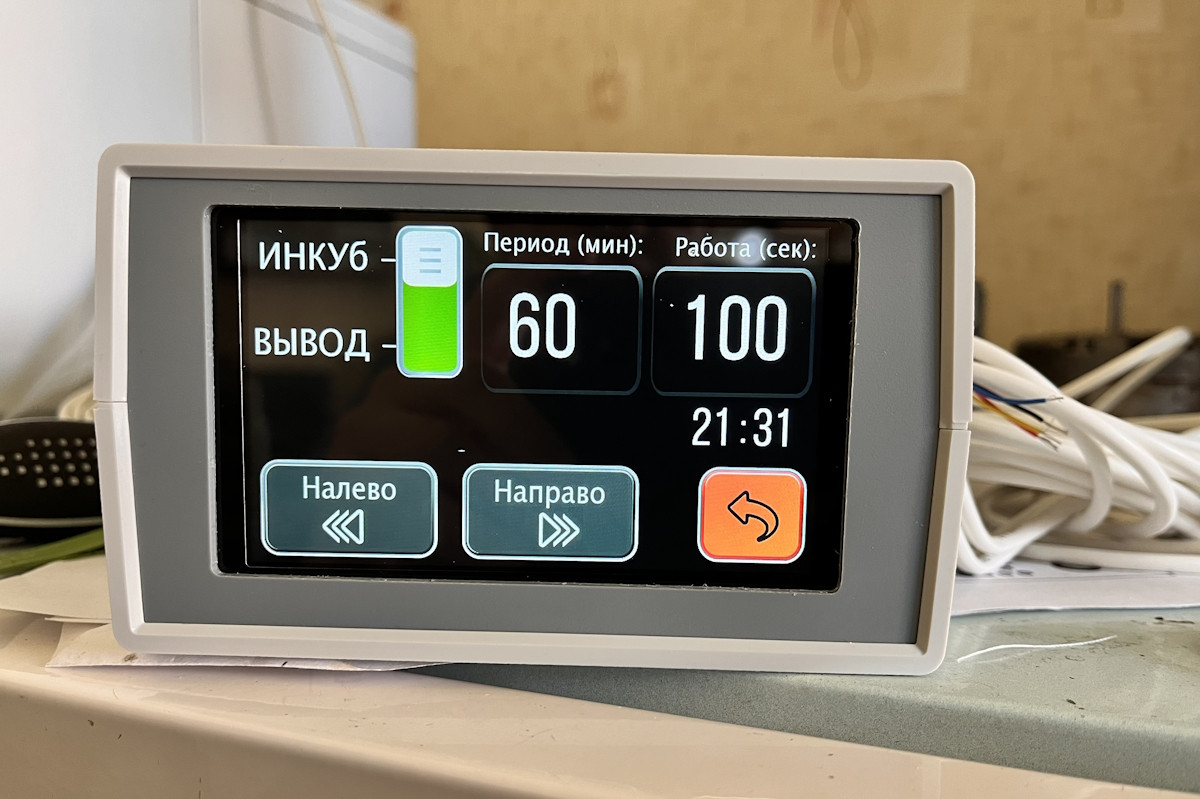

    Период управление лотками (ручное и автоматическое управление):  1-999мин.
    Возможно отключение поворота лотков по расписанию (режим ВЫВОД).
    Время автоматического отключения поворота по неисправности концевиков: 1-999сек.
    Установка отключения поворота лотков как по замыканию концевиков, так и по размыканию.

  • Установка аварийных зон (верхняя и нижняя) по температуре.

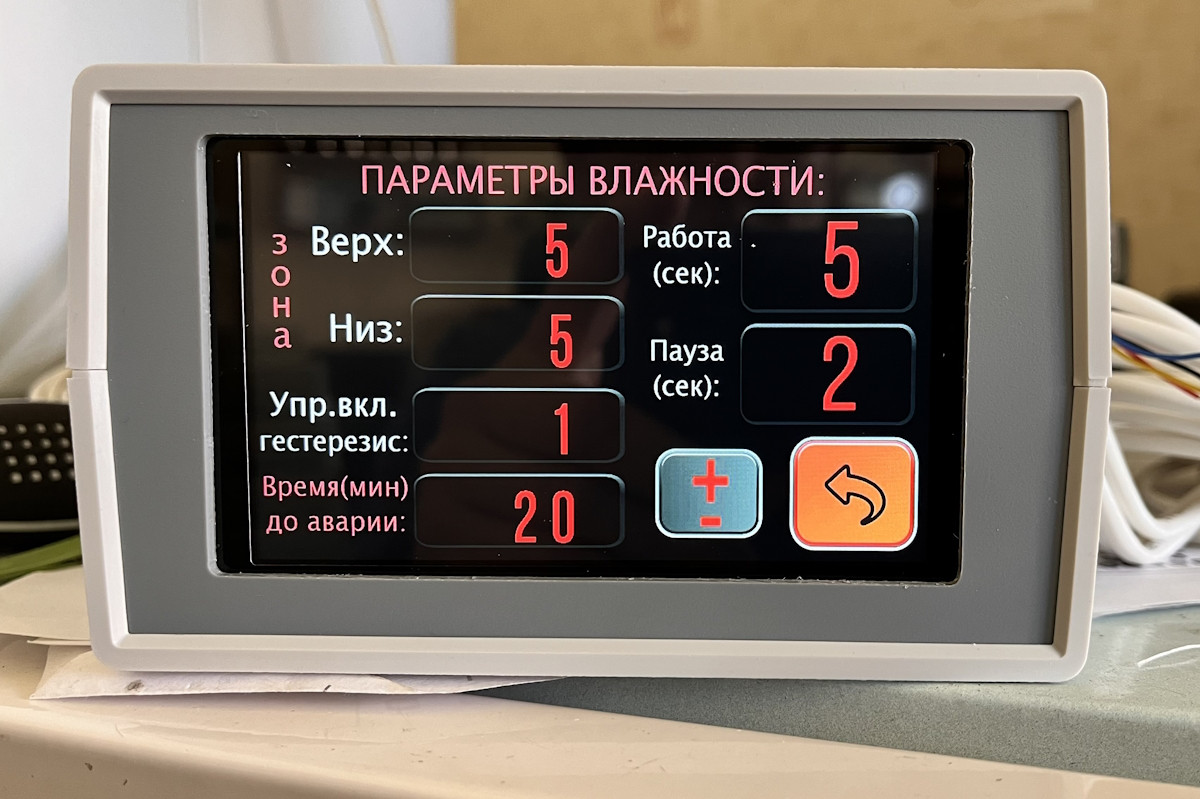

    Установка аварийных зон (верхняя и нижняя) по влажности.
    Установка порога срабатывания канала охлаждения.
    Возможность порционной работы каналов управления влажностью и охлаждением (пауза 1-999сек и работа 1-999сек.)
    Установка мощности ТЭН (1-100%) в рабочей зоне.
    Возможность калибровки всех датчиков температуры по образцовому термометру.

  • Новый режим Вентиляция. Можно включить Режим имитации ухода птицы "по делам". То есть с заданным периодом (в часах) и на время(в минутах) отключается ТЭН-ы и включается режим охлаждения.
  • Удаление инкубатора(инкубаторов) от компьютера до нескольких сотен метров (зависит от качества кабеля). При использовании стандартного телефонного четырёх-жильного (например ШТЛП-4) гарантированное расстояние до компьютера не менее 100м.
    Параллельно можно соединить несколько инкубаторов (блоков автоматики).
    Более подробные пояснения по работе каналов управления - здесь.

КОМПЛЕКТАЦИЯ:

1. Блок автоматики ИНВА-Б41131М-с3А-RS485
2. Датчик влажности
Si7021 со встроенным датчиком температуры в кабеле
    (стандартная длина 3м).
3. Второй датчик температуры DS18B20 в кабеле (стандартная длина 3 м).
    По запросу - Третий датчик температуры  DS18B20 в кабеле.
4. Комплект разъёма DB-9 в корпусе для подключения к компьютеру
    (или по заказу готовый кабель).
8. Адаптер USB-RS485 с кабелем и разъёмом DB-9 в комплекте+флешка.

Блок автоматики для инкубатора флешка с ПО
Описание работы блока датчики температуры и влажности в кабеле Кабель ИНВА-RS485-USB

Руководство по работе с GSM модемом - скачать.
Инструкция по работе с программой. - скачать.
Программа для компьютера - скачать.


Видеоурок по работе с программой для компьютера:
