Силовой щит управления ИНВА-ЩУ-101

Силовой щит управления ИНВА-ЩУ-101Силовой щит управления ИНВА-ЩУ-101 Силовой щит управления ИНВА-ЩУ-101

Артикул: ИНВА-ЩУ-101

Производитель: ООО НПП ИННОВА
Цена:11 900 руб.
Размер: 400х160х210мм
Напряжение питания: 220В/380В
Тип поворота лотков: 220В 1.5А
Вид индикатора (дисплея): стандартный дисплей

Условия доставки

Доставка в
любой регион России.
Стоимость доставки
от 400 руб.
Доставка по г. КМВ бесплатно.

Гарантийный срок

1 год

Просмотров: 117

Силовой щит работает только совместно с блоком управления ИНВА-Б41132М-c3А-RS-485
Устанавливается вместо старого силового щита на большие инкубаторы и инкубаторы серии Универсал-45 (50/55).

Включает:
- группу автоматических выключателей;
- группу контакторов;
- блок оптосимисторов для безопасного управления коммутаторами;
- плата управления отсекателем и заслонкой;
- твердотельное реле, установленное на радиаторе, для управления ТЭН;
- клеммные колодки для внешних подключений.

Силовой щит ЩУ-101 Силовой щит ЩУ-101

Назначение:
- управление мощными силовыми элементами или устройствами инкубатора;
- защита от перегрузок по току;
- встроенная в щит, плата отсекателя, выполняет  независимую от основного блока управления - защиту инкубатора от перегрева;
- встроенная в щит, плата управления заслонкой - позволяет установить заслонку на заданный угол, а в случае аварийных ситуаций (превышение температуры) - автоматически открывает ее полностью для дополнительного охлаждения.

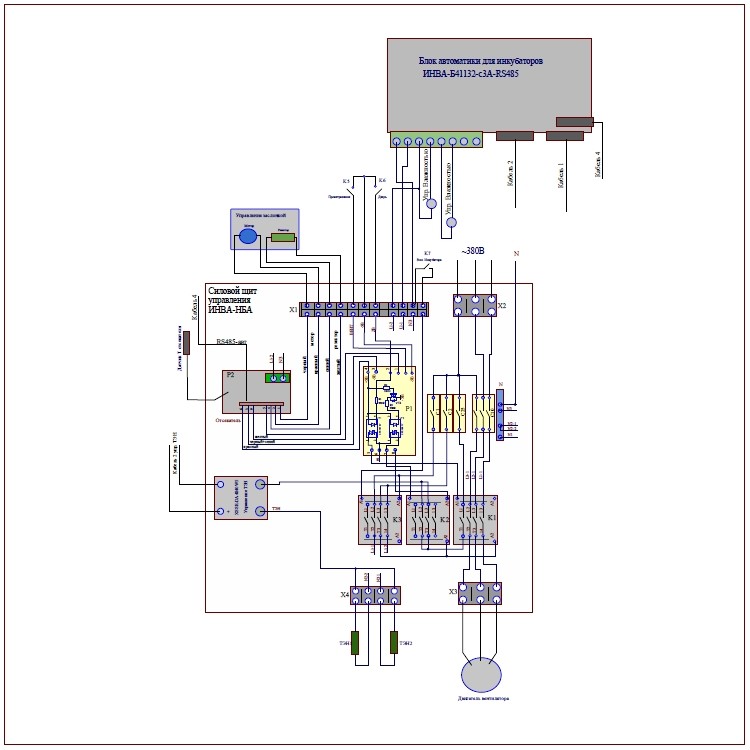

Принципиальная электрическая схема:

Схема силового щита ИНВА-ЩУ-101 Схема подключения силового щита
Схема силового щита ЩУ-101 Схема подключения силового щита ЩУ-101
