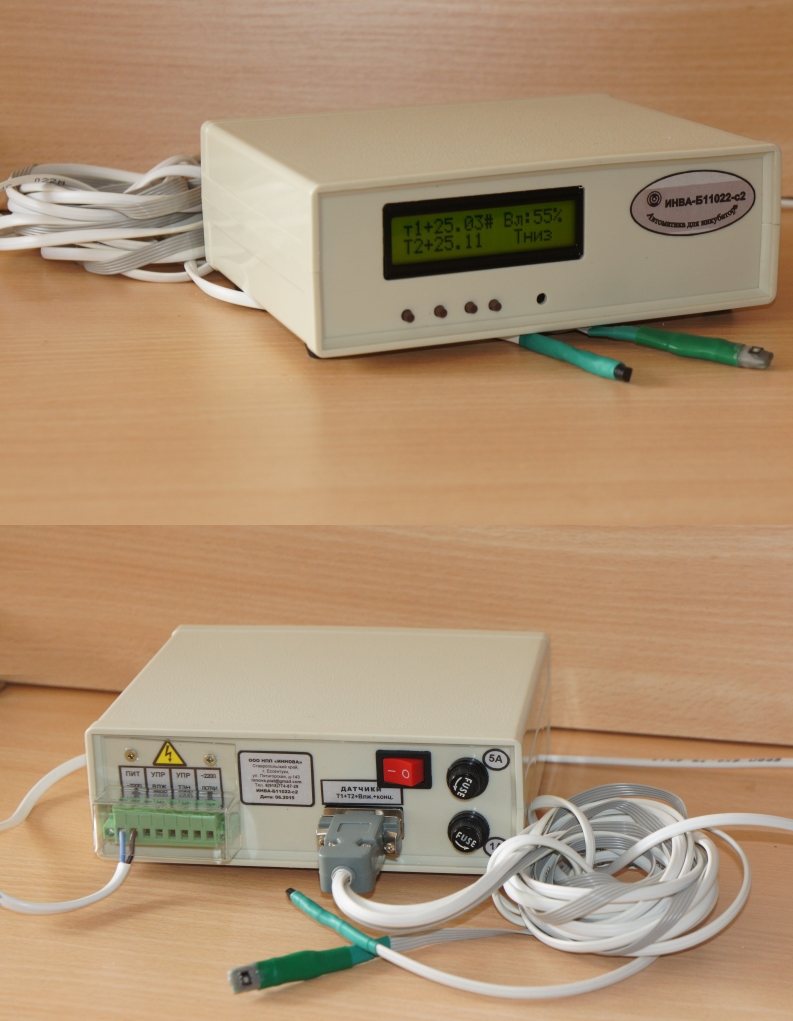

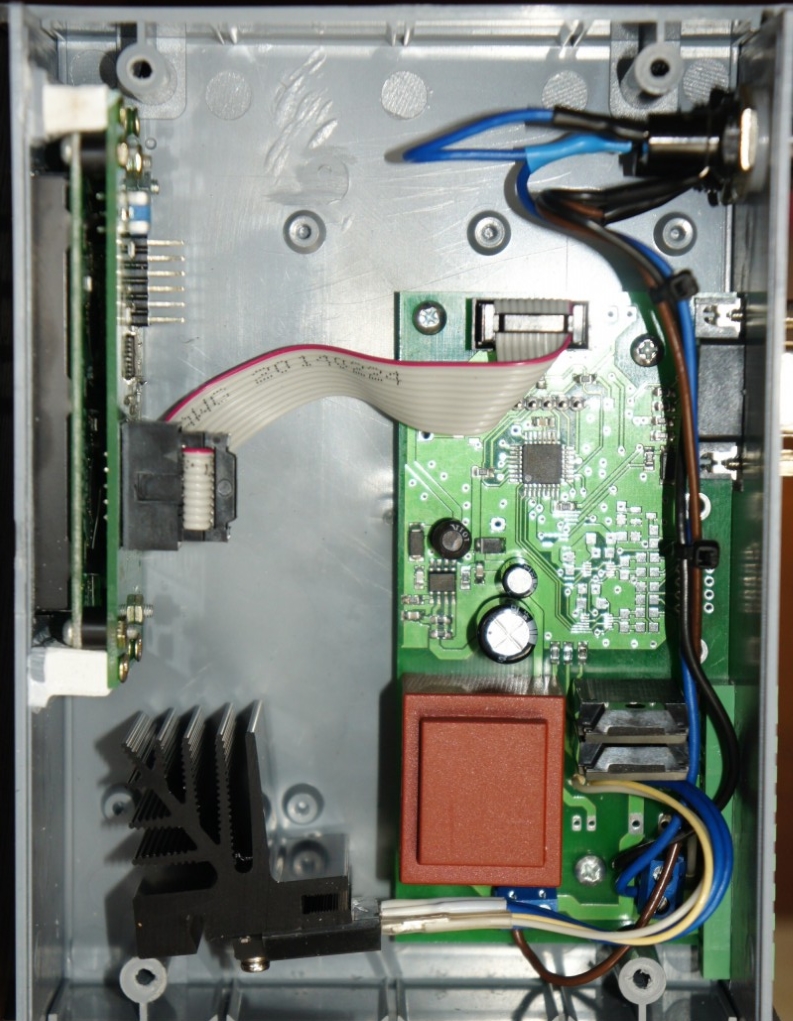

ИНВА-Б11022-с2. Блок управления инкубатором

Блок управления предназначен для установки в любые инкубаторы с мощностью нагревателя не более 1000 Вт.
Его функций достаточно для управления температурой в инкубаторе, автоматическим управлением влажностью, автоматическим и ручным управлением поворота лотков.

ОБЩИЕ ПАРАМЕТРЫ:

• Датчик влажности Si7021.
• Датчик температуры (встроен в  Si7021).
• Второй датчик температуры типа DS18B20.
• Управление поворотом лотков 220В, 1.5А.
• Управление влажностью 220В, 1.5А.
• Управление ТЭН до 1 кВт.

Двухстрочный символьный индикатор показывает одновременно температуру, влажность, оставшееся время до очередного, по расписанию, поворота лотков. Всегда показываются состояние концевиков механизма поворота лотков. Также на  индикаторе всегда видно, включён или выключен нагреватель, в каком состояние канал управления влажностью.

На индикаторе показываются многие аварийные ситуации:
 - выход температуры в камере за пределы заданных аварийных зон;
 - выход значения влажности за пределы заданных аварийных зон;
 - сработали ли концевики за заданное время поворота лотков;
 - успела ли набрать влажность в камере нужное значение за заданное время

 В отличии от простых китайских автоматик с яркими семисегментными индикаторами, двухстрочный символьный индикатор имеет 32 знакоместа. Это позволяет, например в режиме просмотра и изменения настроек, понятно индициировать не только значение параметра, но и подсказку, что за параметр виден на дисплее.

Автоматика имеет достаточное количество различных настроек, что упрощает настройку параметров под любой инкубатор.

ИНВА-Б11х22-с2 содержит:

1. Датчик влажности с гидрофобным фильтром - погрешность 3% (Si7021).
2. Датчик температуры - разрешение до 0.02 градусов(встроен в датчик влажности Si7021).
3. Второй датчик температуры типа DS18B20.
4. Канал управления нагревателем (ТЭН) - встроенный оптосимистор. Мощностью ТЭН до 1000Вт.
5. Канал автоматическим управлением влажностью - оптосимистор 220В 1.5А.
6. Опционно канал управления охлаждением 220В 1.5А Обозначение ИНВА-Б11122-с2
7. Автоматическое и ручное управление поворотом лотков:

 - два оптосимистора на 220В, ток до 1.5А. Направление поворота лотков определяется сменой фазирующих обмоток. Для этого и используются два оптосимистора.

• Блок оснащён простым двухстрочным ЖКИ дисплеем и четырьмя механическими кнопками. Предусмотрены два варианта дисплея: стандартный компактный (зеленый) и большой яркий (голубой). При выборе блока для заказа - необходимо иметь ввиду, что цена блока автоматики зависит и от выбранного Вами варианта дисплея.
• Удобное, полностью разъёмное соединение блока -  позволяет легко и оперативно его заменить.

Блок может управлять микроклиматом любых инкубаторов, как самодельных, так и серино-выпускаемых. Необходимо только иметь в виду, что управление механизма поворота лотками должно быть с двигателем на 220В. Для лотков  с низковольтным двигателем (12В) нужно использовать автоматику серии ИНВА-Б11021-с2

•    Габаритные размеры блока: 170х130х55мм.


•   Основные параметры:

  • Напряжение питания:  160 - 240В.
    Период управление лотками:  1-999мин.
    Возможно отключение поворота лотков по расписанию(режим ВЫВОД).
    Время автоматического отключения поворота по неисправности концевиков: 1-999сек.
    Установка отключения поворота лотков как по замыканию концевиков, так и по размыканию.

  • Установка аварийных зон (верхняя и нижняя) по температуре.
    Установка аварийных зон (верхняя и нижняя) по влажности.
    Возможность порционной работы канала управления влажностью(пауза 1-999сек и работа 1-999сек.)
    Установка мощности ТЭН(1-100%) в рабочей зоне.
    Возможность калибровки датчиков по образцовому термометру.

Возможные варианты корпусов и индикаторов:

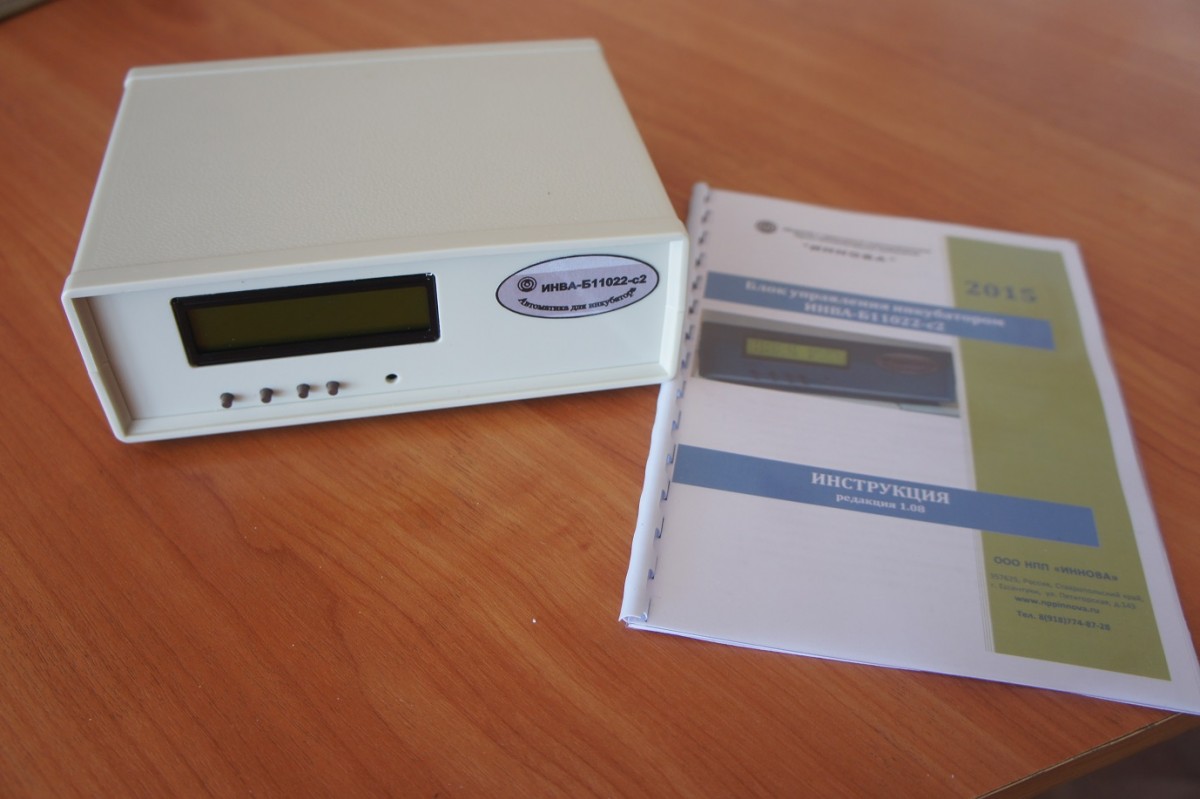

Блок в светлом корпусе со стандартным индикатором	Блок в сером корпусе со стандартным индикатором	Блок с большим ярким синим индикатором

Комплектация:

1. Блок автоматики
2. Датчик влажности Si7021 со встроенным датчиком температуры в кабеле (стандартная длина 1,5м).
3. Второй датчик температуры DS18B20 в кабеле (стандартная длина 2м).
4. Руководство оператора и монтажная схема - скачать.

Схема подключения силовой части инкубатора к блоку управления:(скачать PDF)

Инструкция

Внимание! Цвет корпуса может не совпадать с показанным на фотографии.
