Обновление схемотехники блоков автоматики

Мы традиционно использовали для второго датчика температуры датчик KTY81 в связке с 16-разрядным АЦП AD7788.

Резкое повышение цен на импортные комплектующие - увеличило стоимость такого второго датчика.

Кроме того, этот датчик требовал второго разъёма на блоке из за отдельной четырёхпроводной линии управления.

Мы решили использовать распространённый цифровой датчик DS18B20. Датчик DS18B20 (производства Dallas Semiconductor) имеет однопроводный интерфейс 1-Wire. Он позволяет измерять температуру в пределах -55…+125 С при максимально-допустимой погрешности на границах диапазона ±2 С (не более ±0.5 C в диапазоне -10…+85 С). Время преобразования и разрешающая способность регулируются программно. Низкая цена, доступность. И почти такой же дрейф как и у KTY81.

Доработали ПО платы управления под этот датчик. Второй датчик температуры резко повышает комфортность и надёжность автоматики управления инкубатором.

Кризис толкнул нас на дальнейшие идеи по доработке автоматики.

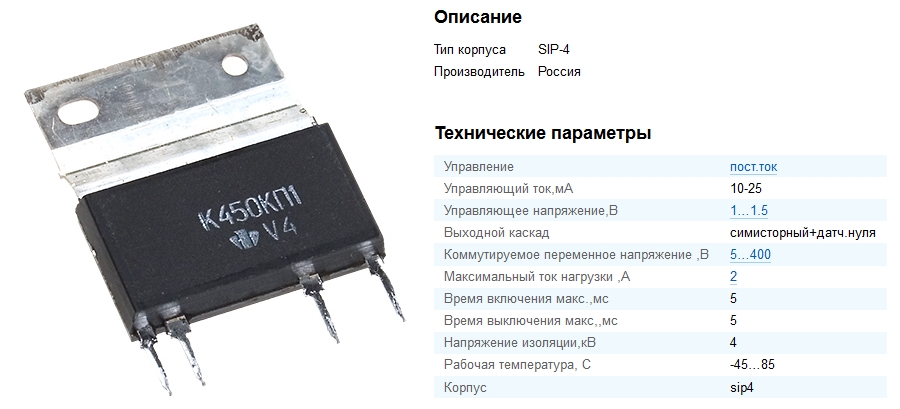

Мы используем для управления ТЭН, поворотом лотков надёжные оптосимисторы S202S02. Для управления ТЭН мы его оставили, а для управления поворотом лотков и управление клапаном влажности заменили на надёжные отечественные более дешёвые оптосимисторы К450КП1 (ОАО ПРОТОН).

Для управление мощными ТЭН вместо оптосимистора KSD425AC8 на 25А  мы теперь используем менее известные оптосимисторы XSSR-DA4840W5 на 40А.
