Рекомендации по монтажу и эксплуатации автоматики

Рекомендации от разработчика автоматики серии "ИНВА":

• если Вы уже приобрели (или только собираетесь это сделать) автоматику для своего инкубатора серии "ИНВА" (производство ООО НПП "ИННОВА"), то в этом разделе у Вас получится найти информацию, крайне важную для установки и эксплуатации наших блоков автоматики, которые даны непосредственно самим разработчиком этого оборудования.
• Не забывайте сюда заглядывать периодически - раздел все время дорабатывается и пополняется новой информацией!

На этой странице попробуем дать подробные разъяснения по монтажу блоков автоматики на инкубаторах.

 Нагрев инкубатора.

Для управления температурой в инкубаторе обычно используют ТЭН или мощные резисторы, которые обдуваются вентилятором. Крайне не рекомендуется использовать для нагрева лампы!

 Вариант блока автоматики со встроенным опросимистором для управления ТЭН, установленный на радиаторе:

Такой оптосимистор имеет максимальный ток до 5А (по паспорту 8А). Рекомендуется для надёжности к нему подключать ТЭН - мощностью не более  1 кВт, т.е. с током до 5А.

При этом, необходимо иметь ввиду, что второй предохранитель на 5А, который используется для защиты силовой части инкубатора, при использовании ТЭН на 1кВт - будет работать на пределе. В этом случае его нужно заменить на больший ток (до 7-8А).

 Вариант блока автоматики с  внешним оптосимистором (типа KSD425 или серии SSR1).

Мощность ТЭН при этом может быть до 5 кВт (зависит от применённого оптосимистора!). Предохранитель на 5А с таким внешним оптосимистором на силовую часть не влияет. Такой внешний  симистор ОБЯЗАТЕЛЬНО должен быль закреплён на радиаторе или на металлической стене инкубатора (при мощности ТЭН более 1 кВт).

Уже был случай... полный инкубатор яиц, ТЭН на 5 кВт, оптосимистор ни на чём не закреплён... Дым... К сожалению, при при перегреве в оптосимисторе происходит пробой с КЗ и на ТЭНы постоянно подаётся 220В.

ТИПИЧНАЯ ОШИБКА при подключении ТЭН  к блоку автоматики!
ТЭН в инкубаторе уже подключён одним из концов на одну из фаз сети 220В, например к вентилятору (такое есть в майских инкубаторах, ИЛБ-0.5). Вы просто, не думая - подсоединяете два конца ТЭН на блок автоматики. НО.., т.к. один из концов ТЭН уже "сидит" на одной из фаз (неизвестно какой), результат получается плачевный - в худшем случае взрывается оптосимистор, в лучшем автоматика правильно не работает, но всё целое (удачно воткнули вилки в сеть).

Поэтому, главное правило подключения ТЭН к автоматики:
- ТЭН двумя концами должен быть подключён ТОЛЬКО к автоматике и ни к чему больше.

 Управление поворотом лотков

 Вариант устройства с управлением лотков с двигателем на 220В.

В автоматике для управления лотками используются два оптосимистора S202T02 с током до 1.5А (по паспорту 2А) без радиатора. Поэтому:
- ток не рекомендуется более 1.5А при длительном времени поворота лотков
- и не более 2А при малом времени поворота лотков.

Для изменения направления поворота у таких двигателей используют две обмотки, с подключённым между ними фазоздвигающим конденсатором.

В последних моделях могут устанавливаться российские твёрдотельные реле на К450КП1 на ток до 2А.

Использование твёрдотельных реле вместо электромеханических реле, повышает надёжность и уменьшает помехи переключения.

Из практики: Один из редких недостатков российских "оптореле" - это неустойчивая работа с маломощными нагрузками.

Например, с двигателем-редуктором РД-9 в некоторых случаях наблюдалось самопроизвольное включение реле.

Устраняется: включением параллельно одной их обмоток двигателя RC цепочки. Т.е. конденсатор около от 0.01 до  0.1 микрофарады (на напряжение более 400В, лучше на 630В) и резистор от 100 до 600 Ом соединяют последовательно и эту цепь подключают параллельно любой обмотке двигателя.

Интересная идея: Кстати, один из наших заказчиков сделал инкубатор из холодильника и на одну из обмоток двигателя подключил энергосберегающую лампочку. Она освещает внутренности инкубатора в момент поворота. Оригинальное решение - издалека видно когда выполняется поворот лотков.

Предложение: Если у вас двигатель на 220В большой мощности, то легко оптосимисторы подключаете через два пускателя. А пускатели уже управляют двигателем любой мощности.

 Вариант устройства с управлением лотков с двигателем на 12В.

В такой автоматике используется источник постояного тока на 12А (регулируется подстроечным резистором внутри блока от 10В до 15В). Источник тока имеет встроенную защиту, ограничивающую ток до - примерно 2.3А, что повышает надёжность блока в случае заклинивания или неисправности двигателя.

• Для изменения направления поворота лотков используется смена полярности питания.
• Для автоматического останова лотков при нужном угле поворота используются два концевика. При крайнем положении лотков - один из концевиков должен замкнуться. Это и служит сигналом для останова (отключения 12В).

Причем, если, например, замкнуть левый концевик - то поворот налево как в ручном, так и в автоматическом режиме, блокируется. То же самое и с правым концевиком. В автоматическом режиме при этом происходит смена направления поворота лотков.

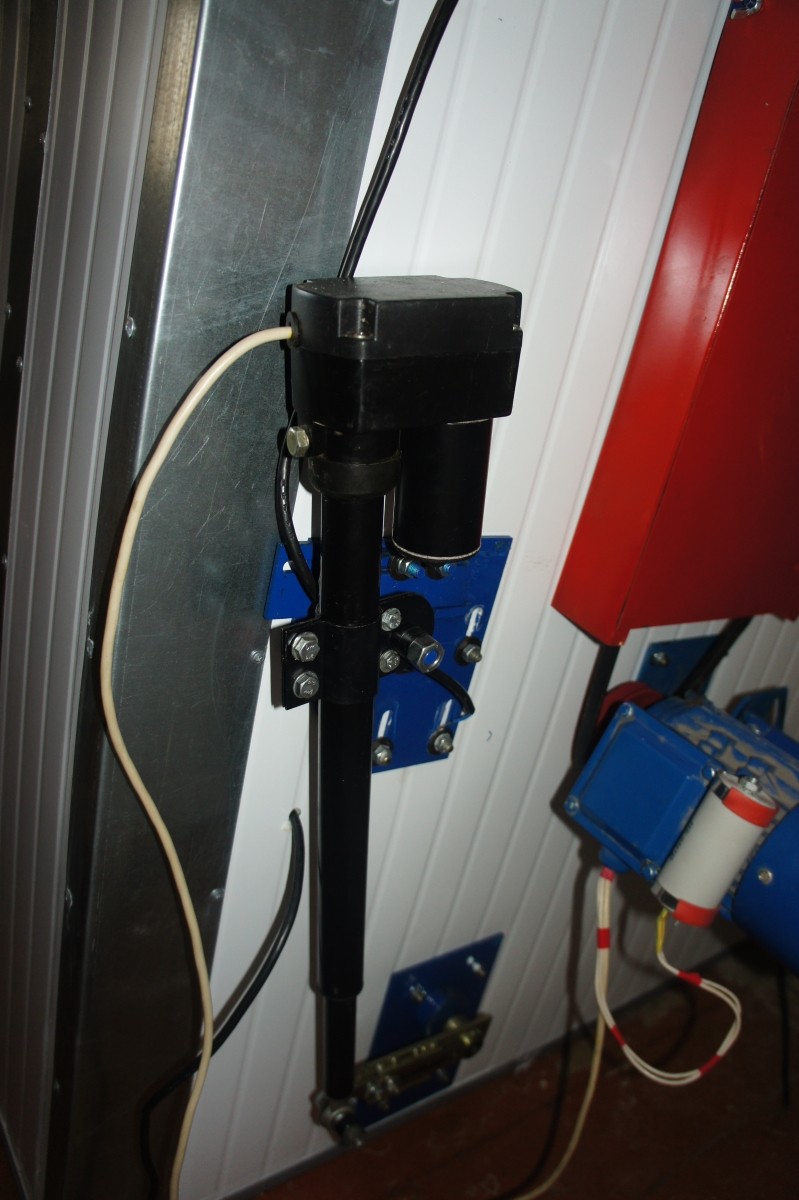

Очень удобны для управления лотками актуаторы для спутниковых антенн серии

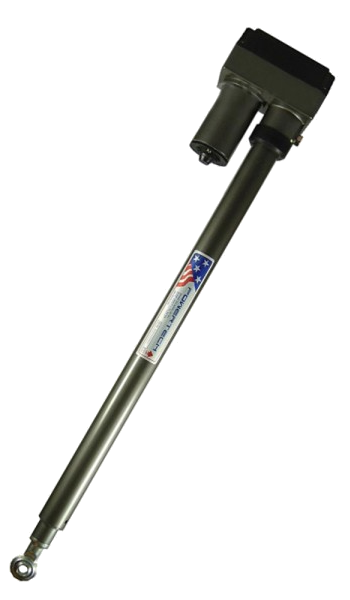

HARL 3612 - HARL 3618.

Они предусмотрены для управлением от источника на 36В, но очень хорошо работают и при напряжении 12В.

У этих актуаторов встроенные концевики с диодом, которые защищают механизм от заклинивания, если напряжение на них подаётся дольше необходимого времени. Их не стоит удалять ни в коем случае.

Можно с такими актуаторами работать двумя способами:

1. Без дополнительных концевиков, только по таймеру.
2. С дополнительными концевиками (которые срабатывают раньше встроенных).

Первый способ - самый распространённый (не нужно ставить доп. концевики), но его недостаток в том, что не будет никакой информации, поворачиваются ли лотки.

Решение: придётся в специальном меню отключить аварии на лотки.

Второй способ - гарантирует звуковую сигнализацию в любом случае если что-то случится с поворотом лотков (на экране высветится АВАРИЯ - Вы увидите сообщение о том, что не сработал концевик за заданное время).

Эти актуаторы при 12В спокойно поворачивают лотки до 8 тыс. куриных яиц.

 Управление влажностью

Для управления влажностью используется встроенный оптосимистор S202T02 без радиатора на ток до 1.5А (по паспорту до 2А). Если для управления влажностью используется клапан или насос, то такого тока управления хватит с запасом. Однако, иногда для управления влажностью используют дополнительный ТЭН, опущенный в воду (повышение влажности достигается нагревом воды). В таком случае мощность такого ТЭН не должна быть более 300 Вт, иначе - оптосимистор перегреется и выйдет из строя.

При использовании мощного ТЭН рекомендуется его подключать через дополнительный пускатель (не желательно из-за повышенных помех) или через дополнительный внешний оптосимистор с напряжением управления 220В (опция, звоните!).

Под заказ - в блок управления может быть добавлен канал управления внешним оптосимистором. Очень хорошо управляется влажностью с помощью насоса от кофемашин.

Одна из возможных проблем: после отключения канала, исполнительный механизм(пускатель, насос, клапан) продолжает работать. Исправляется подключением параллельно нагрузке RC цепи(С = от 0.01 до 0.1 мкФ на напряжение 600В и R= от 100 до 500 Ом).

 Управление охлаждением

Охлаждение применяют в основном в больших инкубаторах.

Вариант с клапаном, который пропускает холодную воду через радиаторы внутри инкубатора, наиболее предпочтителен... Мощность управления таким клапаном обычно единицы ватт, и встроенного управляющего оптосимистора S202T02 хватает с большим запасом.

Одна из возможных проблем: после отключения канала, исполнительный механизм(пускатель, насос, клапан) продолжает работать. Исправляется подключением параллельно нагрузке RC цепи(С = от 0.01 до 0.1 мкФ на напряжение 600В и R= от 100 до 500 Ом).

 Предохранители в автоматике

Во всех модификациях блоков управления инкубатором устанавливаются два предохранителя, доступные на задней стенке корпуса автоматики.

Первый   предохранитель - на 1А, включён в цепь измерения и индикации  параметров.
Второй предохранитель - на 5А, включён в силовые цепи управления. Сюда входят питание поворотом лотков, ТЭН, управление влажностью и охлаждением. Если для управления используются внешние оптосимисторы, то для них нужно использовать внешние защитные устройства.

Значение второго предохранителя зависит в основном от используемого ТЭН (главный потребитель).

Из практики:
- если мощность ТЭН до 700Вт, то 5А вполне достаточно;
- при мощности до 1кВт, получается ток около 5А. Предохранитель нужно ставить 7-8А.

 Калибровка датчиков температуры.

Блоки управления позволяют выполнять калибровку датчиков температуры.

При самостоятельной калибровке необходимо хорошо понимать:
- по какому принципу блок управления это делает.

Правильно калибровка делается следующим образом:
- Смотрим на образцовый термометр и дожидаемся его стабильных показаний в рабочей зоне. Очень желательно спокойно дождаться пока улягутся колебания температуры.
- Далее, нажимаем одновременно две правые кнопки на панели блока (переход в режим просмотра и изменения параметров). В момент нажатия этих кнопок запоминаем показания образцового термометра (например 38 градусов). Больше на образцовый термометр не смотрим! И спокойно разрешаем калибровку датчиков.
- Затем, переходим на датчик, который нужно изменить - и устанавливаем значение, которое мы запомнили (в нашем случае 38 градусов)..

Если датчиков два и оба в одной точке:
- устанавливаем это запомненное значение для обоих датчиков.
- Всё. Выходим в рабочий режим.

Типичная и частая ошибка:
- на датчиках устанавливают текущее значение на образцовом термометре (а оно ведь могло уйти!), а не то, которое запомнили в момент перехода в режим параметров.

И необходимо иметь ввиду: тот факт, что инерционность электронных датчиков температуры и стеклянного термометра - РАЗЛИЧНА. Их показания можно сравнивать только когда температура в инкубаторе вышла в точку регулировки и не изменяется в течении 20-30 минут.

Размещение датчиков температуры и влажности.

Интересный момент!

1 вариант - на потолке инкубатора сверлят отверстие под датчик. Недостаток размещения датчиков сверху (на потолке):

Через любую щель в отверстии над датчиком попадает влага, далее, попадая в более холодную микросреду, конденсируется - и водой стекает вниз - прямо на... датчик. Датчик, ввиду этого - становится мокрым и показывает более низкую температуру (эффект гигрометра). Автоматика в этот момент видит понижение температуры - и дает команду на повышение температуры в инкубаторе, хотя на самом деле - температура нормальная! И тут происходит - небольшой перегрев яиц.

Кстати, тот же эффект может возникнуть при управлении влажностью (например, насосом или клапаном капают на вентилятор).

Любая капля, попавшая на датчик температуры, ошибочно понижает его значение.

2 вариант (более предпочтительный). Отверстие под датчик делают сбоку, а именно - на поверхности боковых (стенок) панелей инкубатора (подальше от ТЭНа!) и датчики слегка поднимают вверх.

Ну и конечно же - отверстие обязательно защищать от капель воды...

продолжение следует...
