Программируемые контроллеры серии ЭЛЕС

Для создания систем телеконтроля, телеуправления  для городских и районных жилищно-коммунальных хозяйств предлагаются программируемые контроллеры серии ЭЛЕС  ТУ 4210-003-48592346, сертификат соответствия  РОСС RU.H003.C00026.

Контроллер нижнего уровня ЭЛЕС-320 устанавливается на контролируемом объекте и предназначен для сбора и  обработки информации от первичных датчиков, приём и передачу сообщений, формирование команд управления.

Контроллер обеспечивает следующие режимы работы

• Передача данных  по запросу.
• Спорадический выход на связь при возникновении аварийных ситуаций.
• Приём команд телеуправления и формирование сигналов управления исполнительными механизмами.
• Предварительная обработка данных.
• Напряжение питания – однофазная сеть переменного тока 220В –15/+10%, 50Гц.Потребляемая мощность, ВА, не более – 5. Средний срок службы не менее 8 лет.
• Режим работы – круглосуточный.
• Устойчивость  к  воздействию  факторов  внешней среды-группы B3, P2, L3     ГОСТ 12997-84.
• Тип корпуса — IP54 ГОСТ 14254-80.

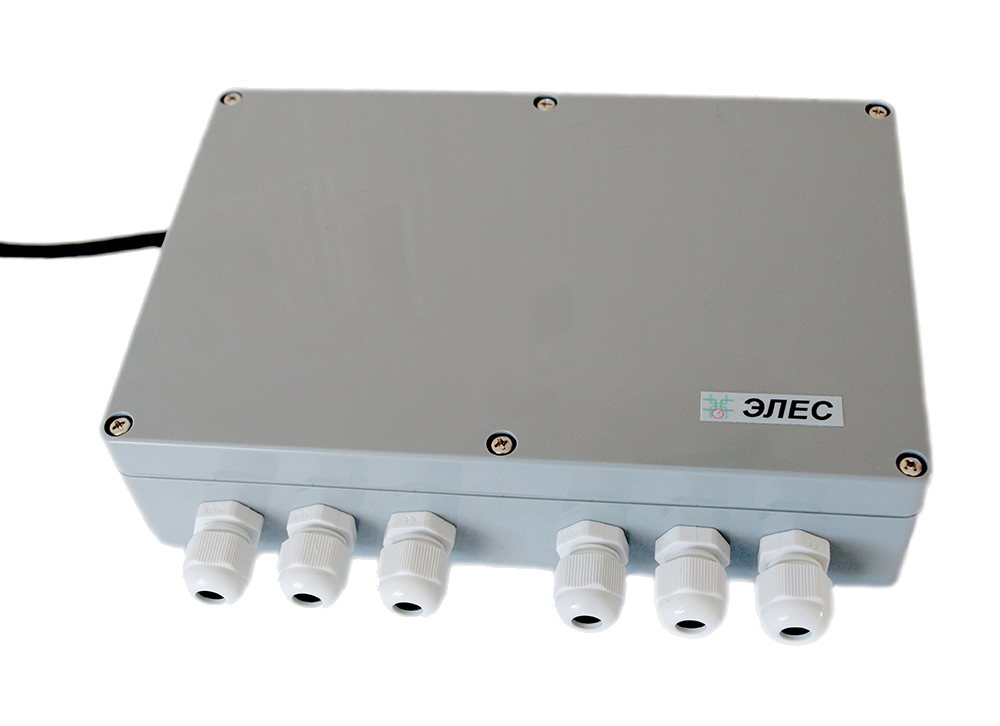

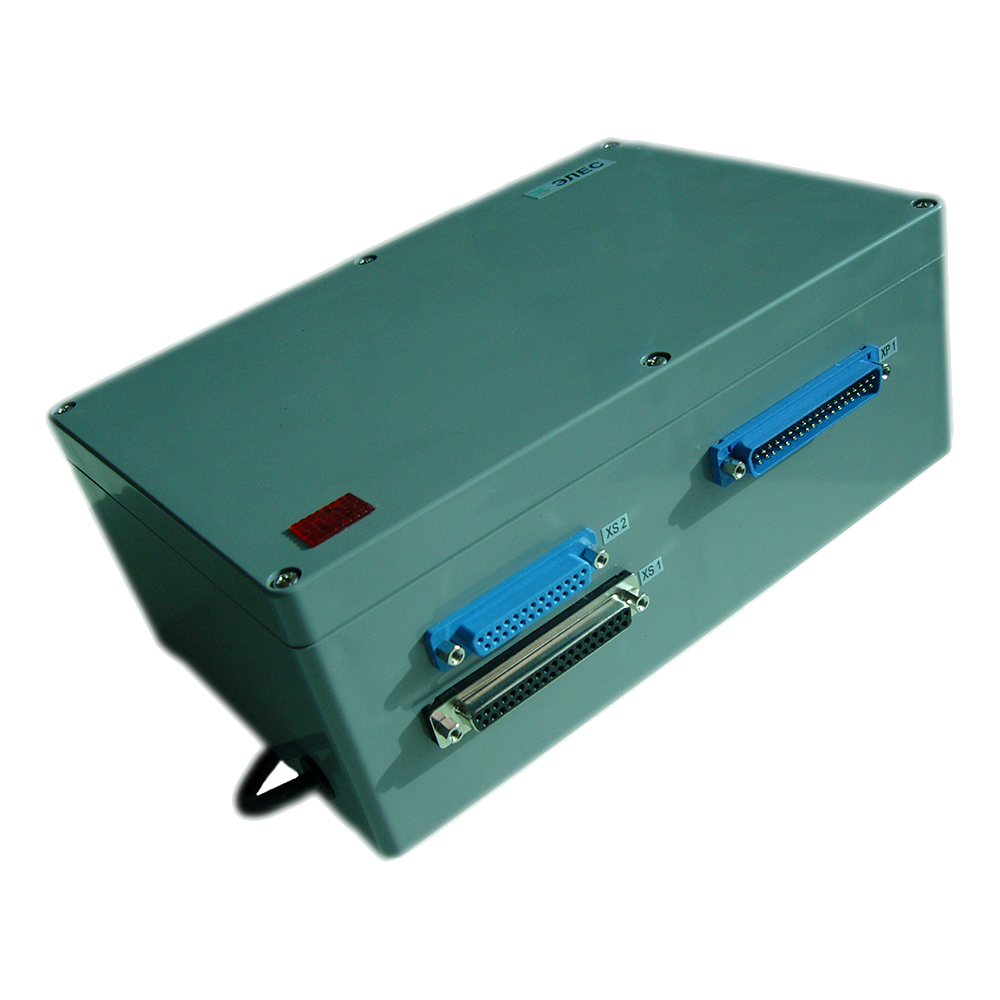

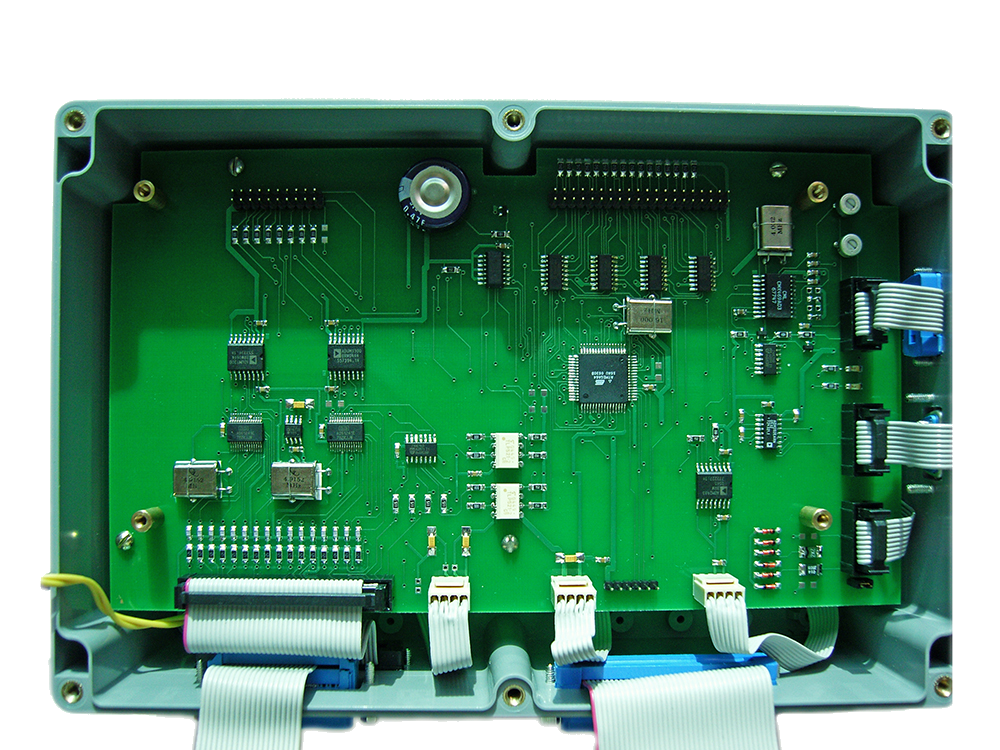

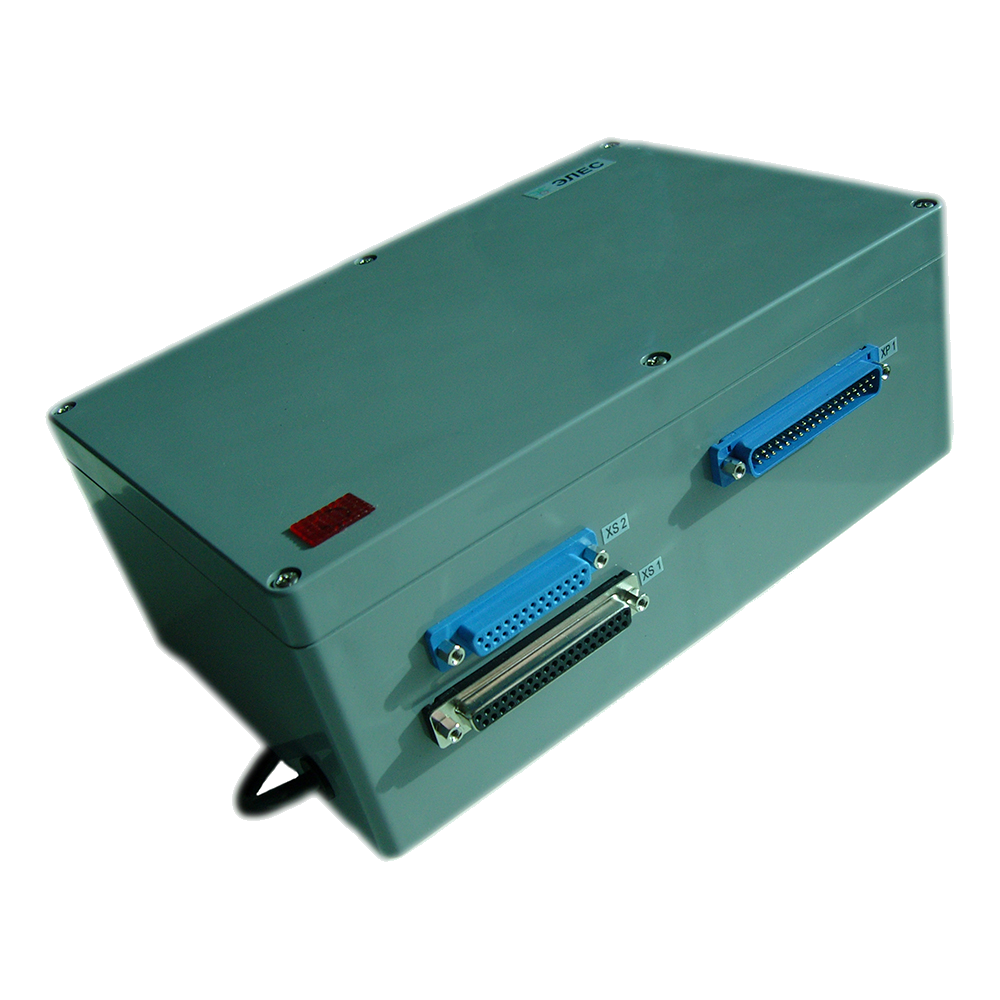

Устройство   контроллера ЭЛЕС-320 (вариант 1)		Устройство контроллера ЭЛЕС-320 (вариант 2)

Контроллер ЭЛЕС-320 конструктивно выполнен в  пластиковом корпусе со съёмной крышкой на печатных платах в виде функционально законченных устройств.

На корпусе контроллера установлены элементы

• Индикатор включения сети.
• Кабель питания.
• Модем, RS232, RS485.

Назначение разъёмов

• Модем – подключение радиостанции.
• RS232 – подключение ПЭВМ, GSM модем.
• RS485 – технологическая сеть на основе интерфейса RS485.

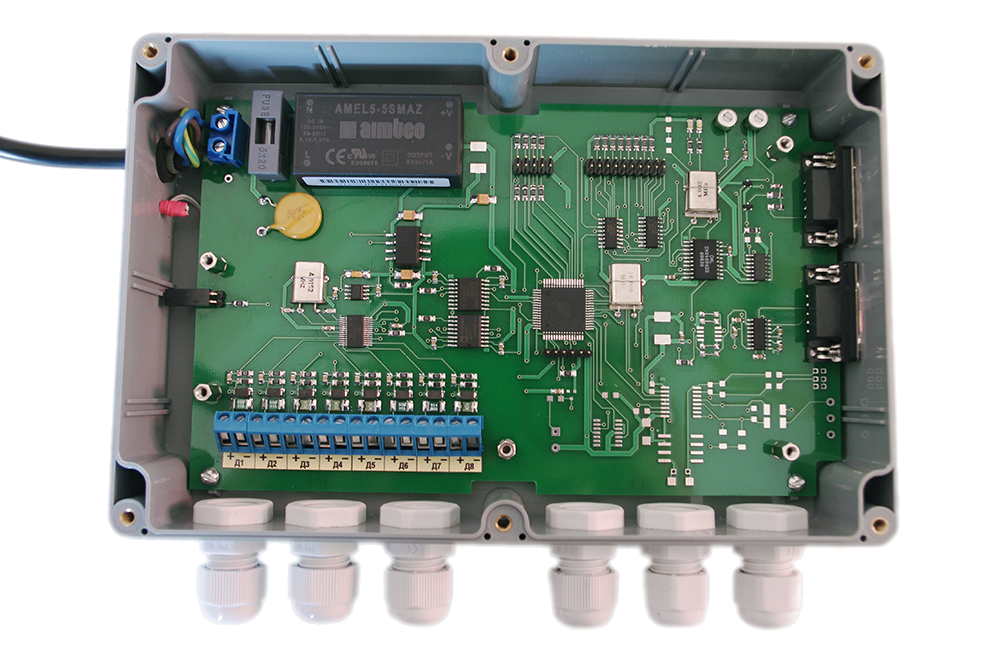

Для подключения источников входных аналоговых и цифровых сигналов и сигналов исполнительных устройств к контроллеру ЭЛЕС-320 используется плата коммутации с клеммными колодками, конструктивно расположенная внутри корпуса контроллера. Подвод проводов осуществляется через кабельные вводы.
